您的位置: 首页  > 产品中心 >  4.3寸 >  4.3寸串口屏

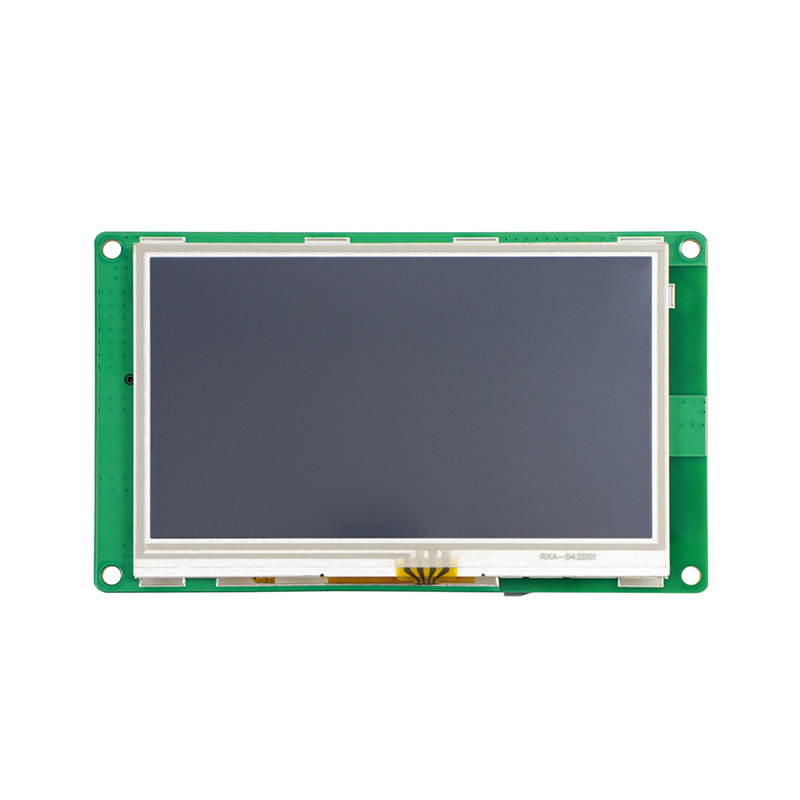

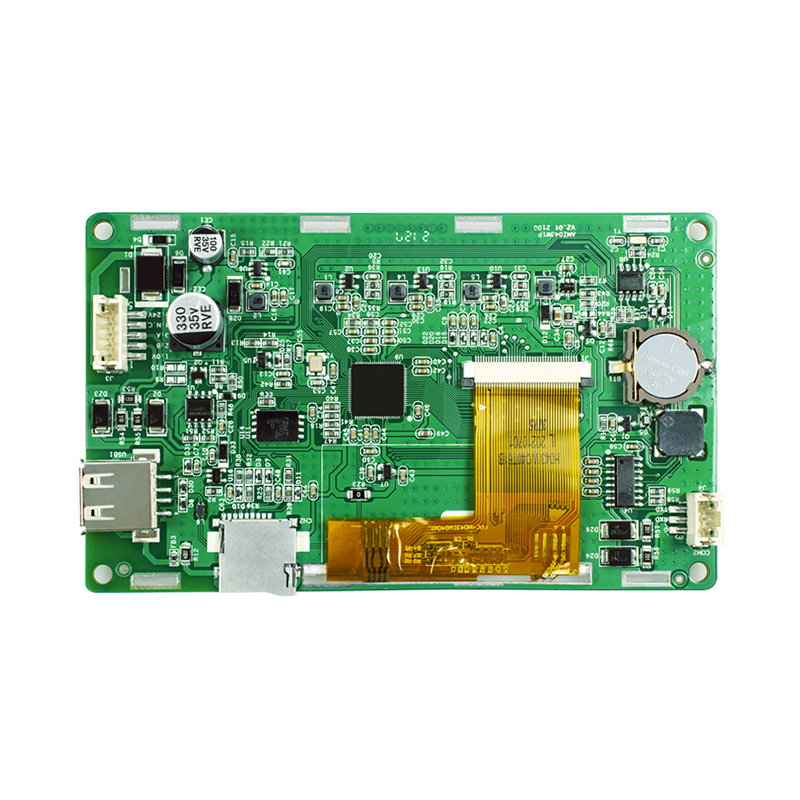

4.3寸串口屏

2021-09-15 14:25:17

产品型号: AMZ043W01RDE/AMZ043W01RTS

通讯方式: COM1:RS485 或TTL;COM2:RS232


  • 产品概述



一、采购信息

产品型号

规格说明

AMZ043W01RDE

4.3寸裸屏,24V,COM1:RS485通讯,COM2:RS232通讯电阻

AMZ043W01RTE

4.3寸裸屏,24V,COM1:TTL通讯,COM2:RS232通讯电阻

二、产品规格

  供电: DC 10-30V;

  背光调节:支持

  触摸:支持4线电阻式触摸屏;

  液晶屏分辨率:480X272;TN;

  USB1:TYPE A USB;默认USB下载,通过软件系统设置可以切换成U盘;

  液晶屏: 普通视角,300cd/m2;

  COM1通讯:RS485通讯/TTL通讯;

  COM2通讯:RS232通讯;

  存储:128Mbyte SPI NAND FLASH;

  电源:防反接,区分电源正负极;

  RTC时钟:支持;

  掉电数据保存:支持;

  下载:SD卡下载;USB下载;U盘下载

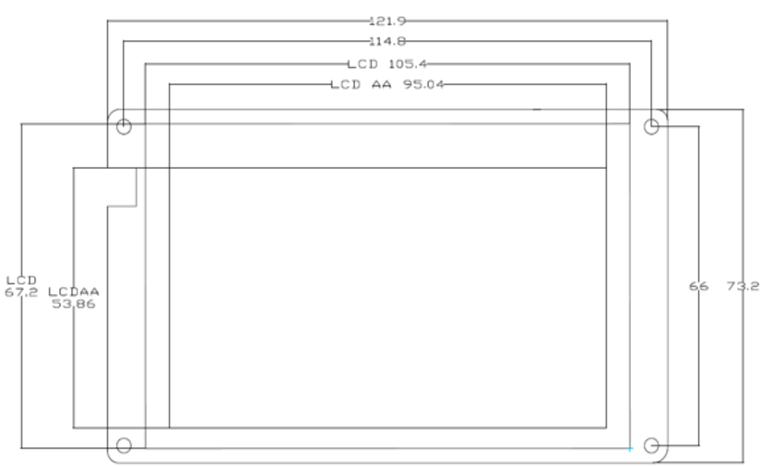

三、产品尺寸

显示尺寸

产品型号

整机尺寸

显示屏尺寸

开孔尺寸

最大厚度

4.3英寸

AMZ043W01RDE

121.9*73.2mm

105.4*67.2mm

114.8*66mm

16mm







四、产品参数

产品规格

硬件性能

型号

AMZ043W01RDE/AMZ043W01RTS

显示屏

4.3" TFT LCD

分辨率(Px)

480X272

色彩

26万

亮度

300 cd/m2

背光

LED

LED寿命

2万小时

触摸屏

4线式工业电阻触摸屏(表面硬度4H)

CPU

32-bit 600MHz主频 ARM9内置32MB DDR内存

存储器

128Mbyte SPI NAND FLASH

RTC

实时时钟内置

以太网

掉电数据保存

支持

USB端口

1个USB2.0 Device端口

程序下载方式

USB,SD卡下载

U盘

支持,通过软件系统设置切换模式

通讯端口

COM1:RS485或TTL;COM2:RS232

电气规格

额定功率

2W

额定电压

DC 24V

电源保护

具备+/-2KV雷击浪涌保护能力

允许失电

<5ms

CE&ROHS

符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-6KV;静电空气放电+/-10KV.

环境规格

工作温度

-20℃~50℃

存储温度

-40℃~70℃

环境湿度

10~90%RH(无冷凝)

抗震性

10-25Hz(X、Y、Z方向,2g/30分钟)

冷却方式

自然风冷

其他参数

有效显示区

95.04mmX53.86mm

开孔尺寸

105.4mmX67.2mm

外形尺寸

121.9mmX73.2mm

整机净重

140g

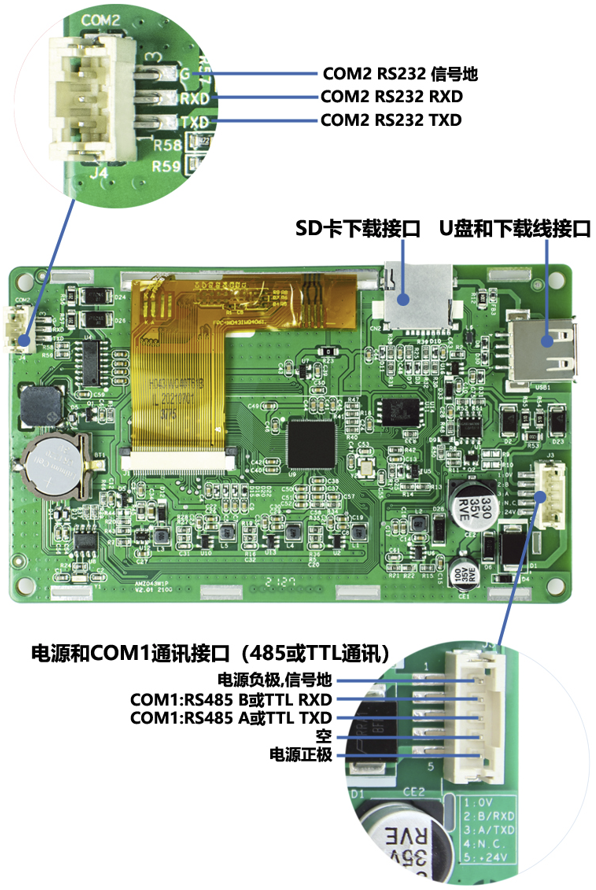

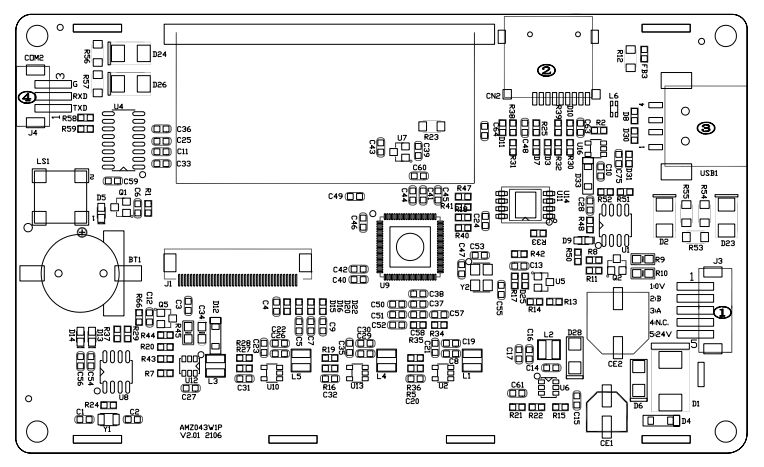

五、接口定义
